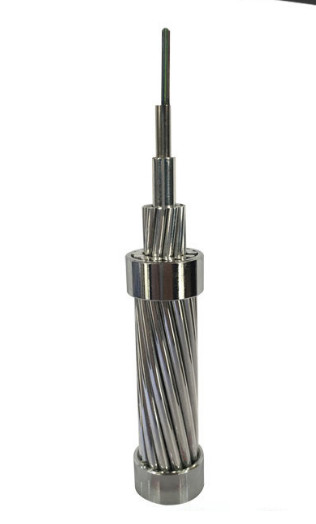

สายกราวด์ออปติคัล (หรือที่เรียกว่า OPGW หรือในมาตรฐาน IEEE คือสายใยแก้วนำแสงแบบคอมโพสิตเหนือศีรษะ
ใยแก้วนำแสง ลักษณะเฉพาะ
ลักษณะทางแสง เรขาคณิต ทางกล และสภาพแวดล้อมของใยแก้วนำแสง ITU-T G.652.D จะต้องเป็นไปตามตารางด้านล่าง:
| ลักษณะเฉพาะ | ค่าที่ระบุ | หน่วย | ||
| ลักษณะทางแสง | ||||
| เส้นผ่านศูนย์กลางของโหมด | ที่ 1310nm | 9.1 ± 0.5 | มม | |
| ที่ 1550nm | 10.3 ± 0.7 | มม | ||
| ค่าสัมประสิทธิ์การลดทอน | ที่ 1310nm | ≤0.36 | เดซิเบล/กม | |
| ที่ 1550nm | ≤0.23 | เดซิเบล/กม | ||
| การลดทอนความไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | ||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ ( λ0) | 1300～1324 | นาโนเมตร | ||
| ความชันการกระจายตัวสูงสุดเป็นศูนย์ (S0สูงสุด) | ≤0.092 | ps/(นาโนเมตร2·กม.) | ||
| ค่าสัมประสิทธิ์การกระจายโหมดโพลาไรซ์ (PMDถาม) | ≤0.2 |  |
||
| ความยาวคลื่นจุดตัด ( λซีซี) | ≤1260 | นาโนเมตร | ||
| ค่าสัมประสิทธิ์การกระจายตัว | 1288～1339nm | ≤3.5 | ps/(นาโนเมตร·กม.) | |
| 1550นาโนเมตร | ≤18 | ps/(นาโนเมตร·กม.) | ||
| ดัชนีการหักเหของกลุ่มที่มีประสิทธิภาพ (Nผล) | ที่ 1310nm | 1.466 | － | |
| ที่ 1550nm | 1.467 | － | ||
| ลักษณะทางเรขาคณิต | ||||
| เส้นผ่าศูนย์กลางหุ้ม | 125.0±1.0 | มม | ||
| การหุ้มแบบไม่กลม | ≤1.0 | % | ||
| เส้นผ่านศูนย์กลางการเคลือบ | 245.0±10.0 | มม | ||
| ข้อผิดพลาดศูนย์กลางของการเคลือบผิวหุ้ม | ≤12.0 | มม | ||
| การเคลือบผิวไม่กลม | ≤6.0 | % | ||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางของแกนกลาง | ≤0.8 | มม | ||
| ข้อผิดพลาดศูนย์กลางของการหุ้ม / การเคลือบ | ≤12.0 | มม | ||
| ลักษณะทางกล | ||||
| ดัดผม | ≥4 | ม | ||
| พิสูจน์ความเครียด | ≥0.69 | เกรดเฉลี่ย | ||
| แรงแถบเคลือบ | ค่าเฉลี่ย | 1.0-5.0 | เอ็น | |
| มูลค่าสูงสุด | 1.3-8.9 | เอ็น | ||
| การสูญเสียการดัดมาโคร | Ф60มม., 100 วงกลม, ที่ 1550 นาโนเมตร | ≤0.05 | เดซิเบล | |
| Ф32mm, 1 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล | ||
| รายการ | ข้อมูลทางเทคนิค | ||
| ควั่น | แกน, ชั้น 1, ชั้น 2 | ||
| ทิศทางการควั่น | ชั้นนอกเป็นขวามือ | ||
| เส้นผ่านศูนย์กลางของสายเคเบิล (ขนาดเกลียว) | 20.0มม | ||
| น้ำหนักสายเคเบิล (โดยประมาณ) | 1365กก./กม | ||
| รองรับส่วนข้าม | AS ลวด | 188.5มม2 | |
| จัดอันดับความต้านทานแรงดึง (RTS) | 205kN | ||
| โมดูลัสความยืดหยุ่น (E-Modulus) | 162.0kN/มม2 | ||
| ค่าสัมประสิทธิ์การยืดตัวเนื่องจากความร้อน | 13.0×10-6/เค | ||
| ความเครียดในการทำงานสูงสุด (40%RTS) | 82.0kN | ||
| ความเครียดในชีวิตประจำวัน(EDS)(18%～25%RTS) | 36.9~51.25kN | ||
| ความต้านทาน DC ที่ 20 ℃ | 0.442 โอห์ม/กม | ||
| กระแสเวลาสั้น (1.0 วินาที, 40℃～200℃) | 13.62kA | ||
| ความจุปัจจุบันในเวลาอันสั้น I2ที | 185.4kA²s | ||
| รัศมีการดัดขั้นต่ำ | การติดตั้ง | 30 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล | |
| การดำเนินการ | 15 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล | ||
| ช่วงอุณหภูมิ | การติดตั้ง | -10℃~+60℃ | |
| การจัดเก็บและการขนส่ง | -40℃~+60℃ | ||
| การดำเนินการ | -40℃~+80℃ | ||
| โครงสร้าง | วัสดุ | เลขที่ | เส้นผ่านศูนย์กลางของวัสดุ | ||
| ไฟเบอร์ | G.652.ด | 48 | |||
| ศูนย์ | ลวด AS 20% | 1 | เส้นผ่านศูนย์กลาง | 4.0มม | |
| ชั้นที่ 1 | ท่อ SUS | 4 | เส้นผ่านศูนย์กลาง | 4.0มม | |
| ลวด AS 20% | 2 | เส้นผ่านศูนย์กลาง | 4.0มม | ||
| ชั้นที่ 2 | ลวด AS 20% | 12 | เส้นผ่านศูนย์กลาง | 4.0มม |
|
ไฟเบอร์และแอลห่านตยูบี คสีบัตรประจำตัว
ท่อไฟเบอร์และท่อหลวมแต่ละชิ้นต้องเป็นไปตามมาตรฐาน TIA/EIA-598-A และรหัสสีดังต่อไปนี้
ท่อเหล็ก 1 (เส้นใย No.1-12) : ใยแก้วนำแสงโหมดเดียว (SM)
สีไฟเบอร์
| เลขที่. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | อควา |
ท่อเหล็ก 2 (เส้นใย No.13-24) : ใยแก้วนำแสงโหมดเดียว (SM)
ตัวติดตามสีดำหนึ่งตัว (ระยะพิทช์ 50 มม.)
| เลขที่. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | อควา |
ท่อเหล็ก 3 (เส้นใย No.25-36) : ใยแก้วนำแสงโหมดเดียว (SM)
ตัวติดตามสีดำหนึ่งตัว (ระยะพิทช์ 100 มม.)
| เลขที่. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | อควา |
ท่อเหล็ก 4 (เส้นใย No.37-48) : ใยแก้วนำแสงโหมดเดียว (SM)
ตัวติดตามสีดำหนึ่งตัว (ระยะพิทช์ 150 มม.)
| เลขที่. | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | อควา |
การบรรจุและการจัดส่ง
OPGW จะต้องพันให้แน่นและสม่ำเสมอบนรอกไม้-เหล็กที่แข็งแรง ซึ่งเป็นไปตาม ANSI/AA 53-1981 หรือเทียบเท่ารอกจะต้องถูกติดด้วยไม้ระแนงเหล็กที่แข็งแรงเพื่อป้องกัน OPGW จากความเสียหายในการขนส่ง การจัดการ การจัดเก็บ และการร้อยเชือกตามปกติ
ตามความยาวของสายเคเบิล เราเลือกรอกประเภทต่างๆ (D,d,b,w1,w2) สำหรับโหลดสายเคเบิล
