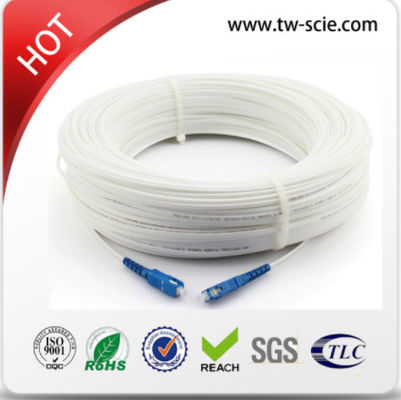

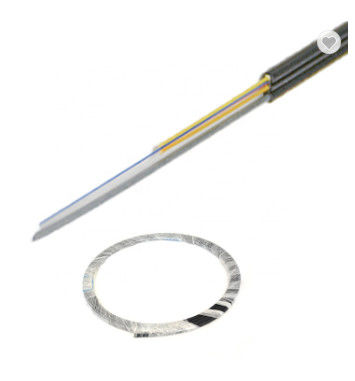

สายเคเบิลแบบแบนหลักสองเส้นสำหรับแอปพลิเคชัน Fiber To The Home (FTTH) สายเคเบิลนี้สร้างด้วยเส้นใยโหมดเดี่ยวสองเส้นที่ได้รับการป้องกันโดยส่วนประกอบความแข็งแรงไดอิเล็กทริกที่ทำจากส่วนประกอบความแข็งแรงของพลาสติกเสริมใยแก้ว (FRP) และเสื้อนอก LSZH
น้ำหนักเบาในการก่อสร้างและติดตั้งง่าย โดยทั่วไปใช้สำหรับเชื่อมต่อโครงกระจายสินค้าหลักกับจุดรวมในบ้าน อพาร์ตเมนต์ หรือสำนักงานตัวเชื่อมต่อมาตรฐานอุตสาหกรรมสามารถใช้สำหรับการสิ้นสุดโดยตรง เนื่องจากขนาดไฟเบอร์ 250µm มาตรฐาน
ปฏิบัติตาม มีหรือเกินมาตรฐาน
. ITU-T G652.D . ITU-T G651.1 OM1 OM2 OM3 OM4
. ITU-T G657.A . IEC60793-2-10 ชนิด A1a.1/A1b OM1/OM2
. IEC60793-2-10 ประเภท A1a.2 OM3 . IEC60793-2-10 ประเภท A1a.3 OM4
. ISO/IEC 11801 , ISO/IEC 24702 . IEEE 802.3z Gigabit Ethernet
. ANSI/TIA/EIA 568C.3 . ระเบียบว่าด้วยการปฏิบัติตาม ROHS 2011/65/EU (ROHS2.0)
ลักษณะทางกลและสิ่งแวดล้อม
| คำอธิบาย | ข้อมูลจำเพาะของสายเคเบิล | |
| G652D | G657A | |
| การหุ้มที่ไม่เป็นวงกลม | <1.0% | ≤0.7% |
| โหมด el เส้นผ่านศูนย์กลาง @ 1310nm | 8.7~9.5µm | 8.4~9.2µm |
| เส้นผ่านศูนย์กลางหุ้ม | 125.0+1.0µm | 125.0+0.7µm |
| ข้อผิดพลาดศูนย์กลางศูนย์กลาง | <0.6µm | <0.5µm |
| เส้นผ่านศูนย์กลางการเคลือบเบื้องต้น | 245±7µm | 245±5µm |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิวเคลือบ | ≤12.0up | |
| รัศมีการโค้งงอของเส้นใย | >4เดือน | |
| ระดับการพิสูจน์ | > 1.5% ความเครียด | |
| ชนิดไฟเบอร์ | G652D หรือ G657A | |
| โหลดแรงดึง | 80N | |
| อุณหภูมิ | -20~60°C | |
| ลักษณะ | สภาพ | ค่า | |
| การลดทอน | @1310nm | <0.40db/km | |
| @1550nnm | <0.30db/km | ||
| การสูญเสียการดัดมาโคร | Ø 30 มม. | G652D | G657A |
| 10 รอบที่ 1550nm | <0.50db | <0.25db | |
| การกระจายตัวของสี | @1310nm | <3.5ps/nm.km | |
| @1550nnm | <18ps/nm.km | ||
| ตัดความยาวคลื่น | <1260nm | ||
| ความลาดชันการกระจายตัวเป็นศูนย์ | ≤0.092ps/(นาโนเมตร².กม.) | ||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ | 1312~1324nm | ||
รหัสสีไฟเบอร์มาตรฐาน
ไฟเบอร์ 13 และสูงกว่า รหัสสีจะถูกทำซ้ำโดยเพิ่มแถบสีดำหรือเส้นประ
หมายเหตุ: สีของ Fiber Tube จะเรียงตามลำดับเดียวกัน
สั่งซื้อ แนะนำ
| XX | NS | NS | ค | CL |
| ประเภทสายเคเบิล | เสื้อแจ็กเกต | จำนวนไฟเบอร์ | ประเภทไฟเบอร์(FXX) | สีเสื้อ(CL) |
| GJXFH | 1=พีวีซี 2=LSZH 3=PE |
จำนวนไฟเบอร์ 01F,02F |
OM1=62.5/125 OM1 OM2=50/125 OM2 OM3=50/125 OM3 OM4=50/125 OM4 G652D=9/125 G652D G657A=9/125 G657A |
ตามที่ระบุไว้ใน แผนภูมิรหัสสี |
| ส่วนจำนวน | คำอธิบาย |
| OC-GJXFH-22G652DNS | 2 แกนโหมดเดียว G652D GJXFH สายไฟเบอร์ออปติก, เสื้อแจ็คเก็ต LSZH สีขาว |
