ADSS Outdoor All-Dielectric Self-Supporting Fiber Optic Cable สายไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า
สายไฟฟ้าสายไฟฟ้า
คําอธิบาย
ชี้แจงนี้ครอบคลุมความต้องการการออกแบบสําหรับโครงสร้าง, มาตรฐานทางกล, ฟิสิกส์, และผลประกอบการสําหรับการจําหน่ายสายไฟเบอร์ไฟเบอร์ออปติกคุณสมบัติที่อธิบายในเอกสารนี้มีเป้าหมายเพื่อให้ข้อมูลเกี่ยวกับผลงานของสายไฟฟ้าออฟติก
ลักษณะโครงสร้าง
ท่อลอยที่มีสมาชิกเสริมเหล็กไม่โลหะ
ผ้าอารามิดความยืดหยุ่นสูง
มีความสามารถในการทํางานที่สนามไฟฟ้าสูงถึง 25KV/m ตลอดระยะเวลานาน
รายละเอียดไฟเบอร์
| ปริมาตรเทคนิคของ ITU-T G.652D (B1.3) สายไฟฟ้าออปติกแบบเดียว | |||
| คุณสมบัติทางแสง | |||
| กว้างขวางสนามโหมด (MFD) |
1310nm 1550nm |
9.2±04 100.4±0.8 |
μm μm |
| ความยาวคลื่นตัด (λcc) | ≤ 1260 | nm | |
| คอเปอร์เซ็นต์การลดความหนา |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| การสูญเสียการบิดขนาดใหญ่ | φ75mm, 100วงกลม, ที่ 1550nm | ≤0.1 | dB |
| การลดความเหลื่อมล้ํา | ≤0.05 | dB | |
| คออฟเฟกชั่นการกระจาย |
1288 ~ 1339nm 1271 ~ 1360nm 1550nm |
≤3.5 ≤ 53 ≤ 8 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| ความยาวคลื่นการกระจาย 0 | 1300~1324 | nm | |
| ความชันการกระจายสูงสุด 0 | ≤0.093 | PS/(nm2.km) | |
| อัตราการหดของกลุ่ม (มูลค่าเฉพาะ) |
1310nm 1550nm |
1.466 1.467 |
|
| ลักษณะทางกณิตศาสตร์ | |||
| กว้างคลุม | 125.0±10 | μm | |
| ความผิดพลาดของแกน / ผนัง | ≤0.8 | μm | |
| การเคลือบไม่เป็นวงกลม | ≤ 1.0 | % | |
| กว้างคลุม | 245.0±10 | μm | |
| ความผิดพลาดของการเคลือบ / การเคลือบ | ≤ 120 | μm | |
| การเคลือบไม่เป็นวงกลม | ≤ 8 | % | |
| กว้างของเคลือบสี | 250.0±15 | μm | |
| คุณสมบัติทางกล | |||
| การคลุม (รัศมี) | ≥4 | m | |
| ความเครียด | > 069 | ค่าเฉลี่ย | |
| ความแรงของแผ่นเคลือบ |
ค่าเฉลี่ย ค่าสูงสุด |
1.0-50 1.3-8.9 |
N N |
| ปารามิเตอร์ความเปราะบางต่อการเกรี้ยวด้วยความเครียดแบบไดนามิก (n)dค่า) | ≥ 20 | ||
คุณสมบัติ
ระบบนี้สามารถรองรับไฟเบอร์ออปติกได้ถึง 288 เส้น
การออกแบบที่เบาจะเพิ่มภาระน้อยลงในหอคอยและสามารถยาวได้ถึง 1500 เมตร
มันมีความสามารถต่อต้านการดึงแรงมากกว่า 90KN
โครงสร้างที่ไม่เป็นโลหะ ให้ความคุ้มกันที่ดีและความทนทานกับสายฟ้าที่ดี
สายใยอารามิดกระจายได้เท่าเทียมกัน และมีกระบวนการการผลิตที่ดี ส่งผลให้มีความสามารถในการกระชับ / กระชับที่ดีเยี่ยม
มันมีความสามารถในการป้องกันกระสุนได้ดีเยี่ยม
มันมีความสามารถในการติดตามที่ดีมาก
ระบบสามารถติดตั้งได้โดยไม่ต้องปิดไฟฟ้า และการส่งสัญญาณปกติของสายไฟฟ้าจะไม่ได้รับผลกระทบจากความผิดพลาดของสายไฟฟ้า

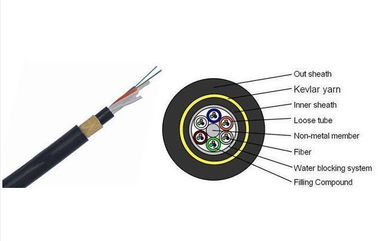

การออกแบบเคเบิล
| รายการ | คําอธิบาย | ||
| ตัวอย่างหมายเลข | ADSS-12B1-100-PE | ADSS-24B1-100-PE | ADSS-48B1-100-PE |
| 1- นับเส้นใย | 12 | 24 | 48 |
| 2. กว้างเคเบิล | 11.6±0.3mm | 12.4±0.3 มิลลิเมตร | |
| 3. น้ําหนักของสายไฟ | 117 กิโลกรัม | 130 กิโลกรัม | |
| 4สมาชิกหน่วยกําลังกลาง | |||
| - วัสดุ | FRP | ||
| 5. ท่ออ่อน | |||
| - วัสดุ | PBT | ||
| จํานวนของท่อลอย | 2 | 4 | 4 |
| - จํานวนเส้นใยต่อท่อ | 6 | 6 | 12 |
| -ชนิดของสารประกอบการเติม | เจลี่ | ||
| 6. เติม | |||
| - วัสดุ | PP | ||
| - ไม่มีเครื่องเติม | 4 | 2 | 2 |
| 7การประกอบท่อ | |||
| - ลายท่อ | 1+6 | ||
| -ชนิดที่ติดติด | SZ | ||
| 8ระบบปิดน้ํา | |||
| - วัสดุ | สารประกอบการเติม ((หรือเทปป้องกันน้ํา) | ||
| 9. ผนังแกน | |||
| - วัสดุ | เทปพอลิเอสเตอร์ | ||
| 10. สมาชิกกําลัง | |||
| - วัสดุ | สายใยอารามิด | ||
| 11กล่องภายใน | |||
| - วัสดุ | MDPE | ||
| - ความหนา | 0.8mm±0.2mm | ||
| 12กล่องภายนอก | |||
| - วัสดุ | HDPE | ||
| - ความหนา | 1.8mm±0.2mm | ||
| 13. การตราสลัก | |||
| -ประเภทการตรา | การพิมพ์เลเซอร์ | ||
สนามที่ใช้คือดังต่อไปนี้
ระบบโทรคมนาคมระยะไกล LAN ในพื้นที่ความดันสูง หรือการเข้าถึงเครือข่ายโทรคมนาคม ระบบส่งไฟฟ้าในพื้นที่ที่มีกิจกรรมฟ้าคะนองสูงและการรบกวนไฟฟ้าแม่เหล็กสูง
