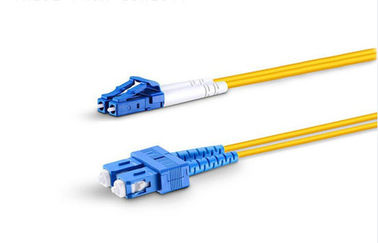

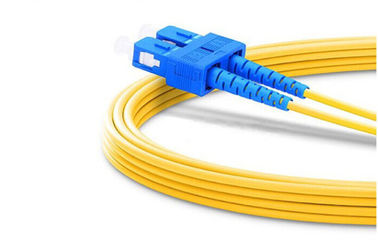

SC-LC Single-Mode Fiber Optic Patch Cord สายไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า
คําอธิบายสินค้า
บริษัทของเรานําเสนอสายพัดพับที่หลากหลายที่ออกแบบและผลิตสําหรับการใช้งานเครือข่ายที่ต้องการทั้งสองปลายจะสิ้นสุดด้วยการเชื่อม Hybrid ที่มีประสิทธิภาพสูงหรือประเภทเดียวประกอบด้วย SC, ST, FC, LC, MU, MTRJ, E2000, เครื่องเชื่อม DIN ในแบบซิมพล็กซ์และดูพล็กซ์
การปฏิบัติตามมาตรฐาน
.Telcordia (ก่อนหน้านี้ Bellcore) GR-326-CORE ความต้องการทั่วไปสําหรับเครื่องเชื่อมไฟฟ้าแบบเดียวและการประกอบ Jumper
.IEC 874-1 รายละเอียดทั่วไปสําหรับสายเชื่อมและสายไฟฟ้าไฟเบอร์ออปติก
.ANSI/TIA-568-C3, ISO/IEC 11801 ฉบับที่ 2 CENELEC EN 50173 UL94V-0
.อัตราความทนทานต่อไฟของเคเบิล: OFNR หรือมาตรฐาน IEC60332-3
ลักษณะ
.100% ทดสอบผลประกอบการทางออนไลน์ (ความยาวที่กําหนดโดยลูกค้าและความสูญเสียการกลับ)
.สีมาตรฐานคือสีเหลือง, ส้ม, สีน้ํา หรือ สีม่วง สีอื่นๆ สามารถใช้ได้ตามคําขอ
.เสื้อนอกสายพานมีใน PVC, ควันต่ํา Zero Halogen (LSZH)
.ประเภทเครื่องเชื่อม PC, UPC, APC
.สายสลัดเซรามิกขนาดสูง 2.5 มม. สําหรับ FC, ST, SC และสายสลัดเซรามิกขนาด 1.25 มม. สําหรับ LC และ MU
.มีใน G652D, G657A, OM1, OM2, OM3 และ OM4
.การระบุตําแหน่ง A/ตําแหน่ง B
.มีในขนาด 0.9 มิลลิเมตร, 1.6 มิลลิเมตร, 1.8 มิลลิเมตร, 2.0 มิลลิเมตร, 3.0 มิลลิเมตร
ข้อมูลทางกล, สิ่งแวดล้อม และวัสดุ
| ระดับโหมด | แบบเดียวหรือแบบหลายแบบ |
| ประเภทสาย | ซิมเพล็กซ์หรือซิมเพล็กซ์ซิปคอร์ด |
| สไตล์เครื่องเชื่อม | SC, FC, ST, LC, MU, MTRJ E2000, DIN |
| ประเภทอินเตอร์เฟซพอลแลนด์หรือเฟอร์รูล | PC, UPC, APC |
| กว้างของเคเบิล | 0.9mm, 1.6mm, 1.8mm, 2.0mm, 3.0mm |
| ความยาว | ความยาวแบบมาตรฐานและตามสั่ง |
| สมาชิกกําลัง | สายใยอารามิด |
| ชุดนอก | PVC หรือ LSZH |
| ความยาวการประกอบสายเคเบิล (< 15 เมตรความอดทน) | -0/+100 มม. |
| ความยาวการประกอบสายเคเบิล (> 15 เมตรความอดทน) | -0/+10% |
| สีเสื้อ (มัลติโมด: OM1 & OM2) | ส้ม |
| สีเสื้อ (มัลติโมด: OM3) | Aqua |
| สีเสื้อ (มัลติโมด: OM4) | Aqua หรือสีม่วง |
| สีเสื้อ (โหมดเดียว: G652D & Gb57A) | สีเหลือง |
| ความทนทาน | วงจร 500 ครั้ง ((0.2 dB เพิ่มสูงสุด) 1000 วงจรเมท/เดเมท |
| อุณหภูมิการทํางาน | -20 C ถึง +70 C / +85 C (กระบะ) |
| อุณหภูมิเก็บรักษา | -40 C ถึง +85 C |
| ความเข้มข้นของขั้ว | < 1μm, ความเข้มข้นของขัดเหล็กอื่น ๆ < 1μm |
| ความชื้น (FOTP-5) | 90-95% ในอุณหภูมิ 40°C |
| ความแข็งแรงของกลไกเชื่อม (FOTP-185) | 33 N ที่ 0° เป็นเวลา 5 วินาที |
| การเก็บสายไฟ (FOTP-6) | 50 N ในระดับ 0° เป็นเวลา 5 วินาที |
| หมุน (FOTP-36) | 15 N ที่ 0° 5 การหัน 10 จักรยาน |
| Flex (FOTP-1) | 0.5 กิโลกรัมที่ 25 ซม, +90° ถึง -90°, 100 รอบ |
| ประเภทเส้นใย | Max. การลดความรุนแรง ((dB/km) | ขั้นต่ํา.การเปิดตัวเต็มเกิน ความกว้างแบนด์วิท (Mhz.km) |
ขั้นต่ํา.Gigabit Ethernet ระยะทางเชื่อมต่อ (m) |
||||||
| กิกาบิต | 10 กิ๊กบิต | ||||||||
| 850nm | 1300nm | 1310nm | 1550nm | 850nm | 1300nm | 850nm | 1300nm | 850 นม | |
| OM1 62.5/125μm | ≤ 27 | ≤0.6 | - | - | ≥ 500 | ≥ 600 | 275 | 550 | - |
| OM2 50/125μm | ≤ 23 | ≤0.6 | - | - | ≥ 500 | ≥ 500 | 750 | 600 | 150 |
| OM3 50/125μm | ≤ 23 | ≤0.6 | - | - | ≥ 1500 | ≥ 500 | 1000 | 600 | 300 |
| OM4 50/125μm | ≤ 23 | ≤0.6 | - | - | ≥3500 | ≥ 500 | 1100 | 600 | 550 |
| G652D 9/125μm | - | - | ≤0.30 | ≤0.18 | - | - | - | - | - |
| G657A 9/125μm | - | - | ≤0.35 | ≤0.21 | - | - | - | - | - |
| รายการ | โหมดเดียว | มัลติโมด | ||||
| PC | UPC | APC | 62.5/125 | 50/125 | 50/125 10G | |
| การใส่เสีย/เชื่อมต่อ (เส้นใยเดียว) | 0.2dB แม็กซ์ (0.15dB แบบ) | 0.3dB แม็กซ์ (0.25dB แบบ) | ||||
| ผลกําไรเสีย | ≥45 dB | ≥ 50 dB | ≥ 60 dB | N.A. | ||
| การใส่ความสูญเสีย / MTRJ Connector | 0.5dB มากที่สุด (0.45dB แบบ) | 0.5dB มากที่สุด (0.45dB แบบ) | ||||
| แรงดึง | ≥98N | ≥98N | ||||
| AA | บีบี | C | D | E | F | G | CL |
| เครื่องเชื่อม ประเภท |
เครื่องเชื่อม T ype |
ประเภทเส้นใย | จํานวนเส้นใย | รองเท้าบูทสําหรับ กว้างของสาย |
ความยาว | ชุด วัตถุ |
ชุด สี ((CL) |
| FP,SP, SA,LP |
FP,SP, SA,LP |
OM1= 62.5/125 OM1 OM2= 50/125 OM2 OM3= 50/125 OM3 OM4= 50/125 OM4 G652D=9/125 G652D G657A=9/125 G657A |
SX= ซิมเพล็กซ์ DX= ดับเพลส 4F=4 คอร์ 6F=6 คอร์ 12F= 12 คอร์ |
09= 0.9 มิลลิเมตร 16= 1.6 มิลลิเมตร 20=2.0 มิลลิเมตร 30=3.0 มิลลิเมตร |
0015= 1.5M 0200= 20M |
1=PVC 2=LSZH 3=PE |
ตามที่ระบุใน ตารางรหัสสี |
| รหัส | เครื่องเชื่อม | รหัส | เครื่องเชื่อม | รหัส | เครื่องเชื่อม | รหัส | เครื่องเชื่อม | รหัส | เครื่องเชื่อม | รหัส | เครื่องเชื่อม |
| FP | FC/PC | FA | FC/APC | LP | LC/PC | LA | LC/APC | MU | MU | DN | DIN |
| SP | SC/PC | SA | SC/APC | TP | ST/PC | TA | ST/APC | MT | MTRJ | E2 | E2000 |
รหัสสีครับ
| เลขส่วน | คําอธิบาย |
| PC-SP-แอลเอ...G652DSX3000302ยี | SC/PC-LC/APC สายพับไฟเบอร์ออปติก สายเดียว G652D, ซิมเพล็กซ์, 3.0 มิลลิเมตร, LSZH, เหลือง, 3M |
โปรไฟล์บริษัท
โดงกวาน TW-SCIE จํากัด เป็นผู้เชี่ยวชาญในการพัฒนาการผลิตและขายสินค้าสื่อสารไฟเบอร์ออปติก และบูรณาการกับบริษัทเทคโนโลยีสูงอิสระที่มีสิทธินําเข้าและส่งออก.
ทําไมคุณถึงเลือกเรา
1.โรงงาน, OEM / ODM มีให้เลือก
2จําหน่ายปริมาณอย่างต่อเนื่อง การควบคุมคุณภาพอย่างเข้มงวด
3. Datolink ที่ดีเยี่ยมหรือกล่อง / รอลเลอร์ของแบรนด์ของคุณเองการออกแบบและแพคเกจ
4.สอดคล้องอย่างเข้มงวดกับ ISO, Rohs CE ใบรับรอง
5ประสบการณ์ในตลาดในประเทศและตลาดส่งออก
ยินดีต้อนรับคุณเยี่ยมโรงงานของเรา
โดยพึ่งพาชื่อเสียงดี คุณภาพดี บริการที่สมบูรณ์แบบ และราคาที่เหมาะสม บริษัทของเราได้รับความไว้วางใจจากลูกค้าเรายินดีต้อนรับลูกค้าเก่าและใหม่ในประเทศและต่างประเทศ เพื่อเยี่ยมชมโรงงานของเรา และสร้างความสัมพันธ์ทางธุรกิจระยะยาวกับเรา!
FAQ
แบรนด์ TW-SCIE ผู้ผลิตสายไฟเบอร์ออฟติก แพทช์ OEM/OEM โรงงานในเชนเจน, จีน
