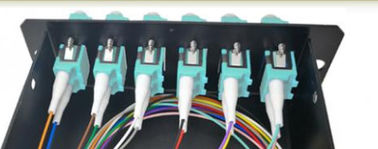

MPO - LC Cold - Roll Steel Fiber Optic Distribution Box 50 / 125 OM3 โหลดพร้อมแพทช์พานีล
คําอธิบายของ MPO
MPO (Multi-fiber Push On) เรียกรวมกันว่าเครื่องเชื่อม MTหัวของซีรีส์ MT ใช้สําหรับการเชื่อมต่อที่แม่นยําระหว่างหลุมนําของแกนและปินนํา (ยังเรียกว่าเข็ม PIN) บนแกนของซีรีส์ MT. MPO สามารถมีการออกแบบ 2 ~ 12 หลัก, มากถึง 24 หลัก, และเชื่อมต่อที่ใช้กันทั่วไปคือ 8 หลักและ 12 หลัก. การออกแบบที่คอมแพคต์ของ MPO ทําให้จํานวนแกนและขนาดเล็ก.มันถูกใช้อย่างแพร่หลายในการใช้งานเชื่อมต่อของ FTTX และ 40/100G SFPบริษัท H-LIN ที่มีประสบการณ์ในการบริหารการผลิตมากกว่า 10 ปีสามารถให้ความหลากหลายการสลับและไม่เชื่อมต่อ MPO jumpersผ่านสาขา (กลมหรือสี่เหลี่ยม) สาขาของ 2 ~ 24 หลัก 0.9 หรือ 2 สายไฟฟ้าออปติกสามารถโอนได้ประเภทของหัวเชื่อมโยงถูกกําหนดโดยลูกค้าความยาวและความต้องการอื่น ๆ ถูกเลือกโดยลูกค้า ผลิตภัณฑ์ตอบสนองความต้องการของ Telcordia-GR-326 IEC และ Rohs
คําอธิบายของแคสเทป MPO
โมดูล MPO Cassette ให้การเปลี่ยนที่ปลอดภัยระหว่าง MPO และ LC หรือ SC เครื่องเชื่อมแยกพวกมันใช้ในการเชื่อมต่อกระดูกสันหลัง MPO กับ LC หรือ SC patchingระบบแบบโมดูลอาร์ สามารถใช้งานพื้นฐานศูนย์ข้อมูลความหนาแน่นสูงอย่างรวดเร็ว รวมถึงการแก้ไขปัญหาและการปรับปรุงการตั้งค่าใหม่ที่ดีขึ้นระหว่างการย้าย, การเพิ่มและการเปลี่ยนแปลงสามารถติดตั้งได้ใน 1U หรือ 4U 19 ′′ ชาซีหลายสล็อต
แคสเก็ต MPO มีเครื่องปั่น MPO-LC ที่ควบคุมและทดสอบจากโรงงาน เพื่อให้มีผลงานและความน่าเชื่อถือได้MPO Elite ความสูญเสียต่ํา และ LC หรือ SC Premium รุ่นที่นําเสนอด้วยความสูญเสียการใส่ที่ต่ําสําหรับระบบความเร็วสูงที่ต้องการงบประมาณพลังงาน
ลักษณะและการใช้งาน
การสูญเสียการใส่ที่ต่ํา
สาย LAN ระหว่างอาคารต่าง ๆ ในบริษัท
ความสามารถในการแลกเปลี่ยนและการติดต่อได้ดี
การเชื่อมต่อระหว่างสายไฟฟ้าในอุปกรณ์ที่ใช้ไฟฟ้า
ความหลากหลายของการปฏิบัติ MPO
สายไฟในฐานการสื่อสารและสายไฟในกล่องสายไฟ
คุณภาพสูงการใส่แกน, การจัดสรรแม่นยําของเข็ม PIN
การเชื่อมต่อสัญญาณแสงในบริเวณที่อยู่อาศัย, ห้องในบริเวณอุตสาหกรรม และอาคารพาณิชย์
มาตรฐาน Telcordia GR-326RCORE
การสร้างระบบสายไฟแน่น
ตอบสนองความต้องการของ ROHS
ระบบสื่อสารไฟเบอร์ออปติก เครือข่ายโทรทัศน์เคเบิล เครือข่ายโทรคมนาคม
ภาพวาดสามารถนํามาให้ MTP
เครือข่ายพื้นที่กรุงเทพมหานคร เครือข่ายพื้นที่กว้าง FTTX
| รายการ | รายละเอียด |
| ประเภทเครื่องเชื่อม | MPO |
| สายใย | SM ((PC) หรือ OM3 MM |
| ความยาวคลื่นการทํางาน | 850nm, 1300nm |
| ความยาวคลื่นการทดสอบ | 850nm, 1300nm |
| การเคลือบผิวท้าย | PC |
| การสูญเสียการใส่ | MPO:ปกติ ≤ 0.40dB,Max ≤ 0.75dB |
| ผลกําไรเสีย | ≥50dB |
| ประเภทเส้นใยที่เหมาะสม | MPO:สายไฟชนิดริบบอร์นหรือแบนด์ล |
| ความซ้ํา | ≤0.10dB |
| การแลกเปลี่ยน | ≤0.20dB |
| ความทนทาน | 500 ค่าเปลี่ยนแปลงทั่วไป ≤0.20dB |
| การดึงตั้ง | ≥ 120N (ยกเว้นเคเบิลออปติก 0.9mm) |
| อุณหภูมิการทํางาน | -20°C ถึง +70°C |
| อุณหภูมิการเก็บรักษา | -40°C ถึง +85°C |
