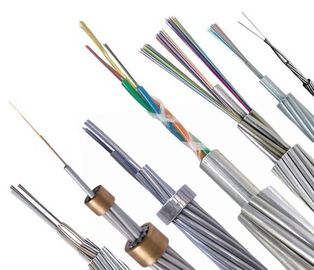

สายกราวด์เหนือศีรษะคอมโพสิตใยแก้วนำแสง (OPGW)
1. ทั่วไป
1.1 ข้อกำหนดนี้ครอบคลุมข้อกำหนดของสายกราวด์เหนือศีรษะแบบคอมโพสิตใยแก้วนำแสง (OPGW) ที่จะจัดหาให้กับลูกค้าเพื่อใช้ในการติดตั้งภายนอก
1.2 สายเคเบิลใยแก้วนำแสงต้องเป็นไปตามข้อกำหนดของข้อกำหนดนี้และโดยทั่วไปแล้วจะเป็นไปตามหรือมาตรฐานล่าสุดที่ดีกว่า:
ITU-T G.650: คำจำกัดความและวิธีการทดสอบสำหรับคุณลักษณะเชิงเส้นตรงที่กำหนดของไฟเบอร์โหมดเดี่ยวและสายเคเบิล
ITU-T G.652: ลักษณะของไฟเบอร์ออปติกและสายเคเบิลแบบโหมดเดียว
ITU-T G.655: ลักษณะของไฟเบอร์ออปติกและสายเคเบิลโหมดเดียวแบบกระจายแบบไม่กระจายศูนย์
IEC 60793-2-50 B1.3: ข้อกำหนดเฉพาะสำหรับเส้นใยโหมดเดี่ยวคลาส B
IEEE 1138: โครงสร้างมาตรฐานของสายกราวด์เหนือศีรษะแบบคอมโพสิตไฟเบอร์ออปติก (OPGW) สำหรับใช้กับสายไฟฟ้าสาธารณูปโภค
ASTM B398: ข้อกำหนดมาตรฐานสำหรับลวดอลูมิเนียมอัลลอยด์ 6201-T81 สำหรับงานไฟฟ้า
ASTM B 415: ข้อกำหนดมาตรฐานสำหรับตัวนำไฟฟ้าที่เป็นเหล็กหุ้มอะลูมิเนียมแบบแข็ง
ASTM B416: ข้อกำหนดสำหรับตัวนำเหล็กหุ้มอะลูมิเนียมหุ้มเกลียวที่มีศูนย์กลาง - วาง - ควั่น
EIA/TIA-455: ขั้นตอนการทดสอบมาตรฐานสำหรับไฟเบอร์ออปติก สายเคเบิล ทรานสดิวเซอร์ เซนเซอร์ อุปกรณ์เชื่อมต่อและสิ้นสุด และส่วนประกอบไฟเบอร์ออปติกอื่นๆ
EIA 492A: ข้อกำหนดทั่วไปสำหรับเส้นใยนำคลื่นแสง
EIA 472A: ข้อกำหนดส่วนสำหรับสายเคเบิลสื่อสารไฟเบอร์ออปติกสำหรับการใช้งานทางอากาศภายนอก
2. ออปติคัล ไฟเบอร์ ลักษณะเฉพาะ
2.1 ลักษณะทางแสง เรขาคณิต ทางกล และสิ่งแวดล้อมของใยแก้วนำแสง ITU-T G.652 จะต้องเป็นไปตามตารางด้านล่าง:
| ลักษณะเฉพาะ | ค่าที่กำหนด | หน่วย | ||
| ลักษณะทางแสง | ||||
| โหมดสนามเส้นผ่านศูนย์กลาง | ที่ 1310nm | 9.1±0.5 | µm | |
| ที่ 1550nm | 10.3 ± 0.7 | มม | ||
| ค่าสัมประสิทธิ์การลดทอน | ที่ 1310nm | ≤0.36 | เดซิเบล/กม | |
| ที่ 1550nm | ≤0.22 | เดซิเบล/กม | ||
| การลดทอนที่ไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | ||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ ( λ0) | 1300 ～1324 | นาโนเมตร | ||
| ความลาดเอียงสูงสุดของการกระจายศูนย์ (S0max) | ≤0.092 | ปล./(nm2·กม.) | ||
| ค่าสัมประสิทธิ์การกระจายโหมดโพลาไรเซชัน (PMDNS) | ≤0.2 | |||
| ความยาวคลื่นตัด (λcc) | ≤1260 | นาโนเมตร | ||
| ค่าสัมประสิทธิ์การกระจายตัว | 1288～1339nm | ≤3.5 | ps/(นาโนเมตร·กม.) | |
| 1550nm | ≤18 | ps/(นาโนเมตร·กม.) | ||
| ดัชนีการหักเหของแสงกลุ่มที่มีประสิทธิภาพ (Nเอฟเอฟ) | ที่ 1310nm | 1.466 | － | |
| ที่ 1550nm | 1.467 | － | ||
| ลักษณะทางเรขาคณิต | ||||
| เส้นผ่านศูนย์กลางการหุ้ม | 125.0±1.0 | µm | ||
| หุ้มไม่กลม | ≤1.0 | % | ||
| เส้นผ่านศูนย์กลางเคลือบ | 245.0±10.0 | µm | ||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิวเคลือบ | ≤12.0 | µm | ||
| การเคลือบไม่เป็นวงกลม | ≤6.0 | % | ||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการหุ้มแกนกลาง | ≤0.8 | µm | ||
| ข้อผิดพลาดในการหุ้ม / การเคลือบศูนย์กลาง | ≤12.0 | µm | ||
| ลักษณะทางกล | ||||
| ดัดผม | ≥4 | NS | ||
| พิสูจน์ความเครียด | ≥0.69 | เกรดเฉลี่ย | ||
| แรงเคลือบแถบ | ค่าเฉลี่ย | 1.0-5.0 | NS | |
| มูลค่าสูงสุด | 1.3-8.9 | NS | ||
| การสูญเสียการดัดแบบมาโคร | Ф60mm, 100 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล | |
| Ф32mm, 1 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล | ||
3. ลักษณะเฉพาะ ของ เคเบิ้ล
3.1 การสร้างสายเคเบิลและ Pพารามิเตอร์

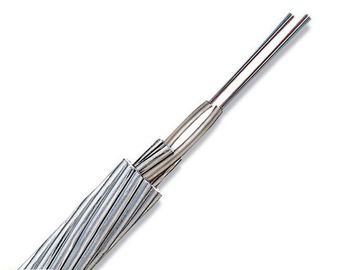

สายกราวด์เหนือศีรษะทำจากลวดเหล็กหุ้มอะลูมิเนียม (AS) และท่อสแตนเลสที่มีไฟเบอร์ออปติก
3.2ประเภทสายเคเบิล: OPGW-12B1-75[82.8;47.4]
3.2.1 ภาพตัดขวางของ OPGW
| โครงสร้าง | วัสดุ | เลขที่. | เส้นผ่านศูนย์กลางของวัสดุ | ||
| ไฟเบอร์ | G.652 | 12 | - | ||
| ศูนย์กลาง | SUS Tube | 1 | เส้นผ่านศูนย์กลาง | 4.0mm | |
| ชั้น 1 | สาย AS 23% | 6 | เส้นผ่านศูนย์กลาง | 4.0mm | |
3.2.1 ข้อมูลจำเพาะของ OPGW
| รายการ | ข้อมูลทางเทคนิค | ||
|
ควั่น |
แกน เลเยอร์ 1 | ||
| ทิศทางการวางสาย | ชั้นนอกเป็นมือขวา | ||
| เส้นผ่านศูนย์กลางของสายเคเบิล (ระบุ) | 12.0 มม. | ||
| น้ำหนักสายเคเบิล (โดยประมาณ) | 504 กก./กม. | ||
| การสนับสนุนข้ามมาตรา | AS Wire | 75.4 มม.2 | |
| พิกัดความต้านแรงดึง (RTS) | 91.0kN | ||
| โมดูลัสความยืดหยุ่น (E-Modulus) | 149.0Gpa | ||
| ค่าสัมประสิทธิ์การยืดตัวด้วยความร้อน | 12.9×10-6/K | ||
| ความเครียดในการทำงานสูงสุด (40% RTS ) | 33.12kN | ||
| ความเครียดในชีวิตประจำวัน(EDS)(16~25%RTS) | 13.24~20.7kN | ||
| ความต้านทานกระแสตรงที่ 20 ℃ | 1.008 โอห์ม/km | ||
| เวลาสั้นในปัจจุบัน (1.0s, 40 ℃ ～ 300 ℃) | 6.9kA | ||
| ความจุปัจจุบันในเวลาอันสั้น ( I2NS) | 47.4kA²s | ||
| รัศมีการดัดขั้นต่ำ | การติดตั้ง | เส้นผ่านศูนย์กลางของสายเคเบิล 25 เท่า | |
| การดำเนินการ | เส้นผ่านศูนย์กลางของสายเคเบิล 15 เท่า | ||
| ช่วงอุณหภูมิ | การติดตั้ง | -10℃～+50℃ | |
| การจัดเก็บและการขนส่ง | -40℃～+80℃ | ||
| การดำเนินการ | -40℃～+80℃ | ||
4. NSไอเบอร์และ หลี่oose NSube คolor ผมการจัดฟัน
เส้นใยเดี่ยวและหลอดหลวมต้องเป็นไปตามมาตรฐาน TIA/EIA-598-A และรหัสสีดังต่อไปนี้
สีไฟเบอร์
| ไม่. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีฟ้า | ส้ม | เขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | ธรรมชาติ | สีเหลือง | สีม่วง | สีชมพู | อควา |
5.เครื่องกลและสิ่งแวดล้อมทดสอบ.
สายเคเบิล OPGW จะผ่านการทดสอบต่อไปนี้ได้สำเร็จ ซึ่งไม่ต้องเลือกทั้งหมดรายการทดสอบต่อไปนี้จะต้องดำเนินการตามการอ้างอิงที่สอดคล้องกัน
| เลขที่ | รายการ | อ้างอิง |
| การทดสอบ OPGW | ||
| 1 | ตัดความยาวคลื่น | IEEE Std 1138 |
| 2 | การทดสอบการซึมของน้ำ | IEEE Std 1138 |
| 3 | การซึมของบริเวณน้ำท่วม | IEEE Std 1138 |
| 4 | การทดสอบการลัดวงจร | IEEE Std 1138 |
| 5 | การทดสอบการสั่นสะเทือนแบบเอโอเลียน | IEEE Std 1138 |
| 6 | การทดสอบมัด | IEEE Std 1138 |
| 7 | ทดสอบการบดขยี้ | IEEE Std 1138 |
| 8 | การทดสอบแรงกระแทก | IEEE Std 1138 |
| 9 | การทดสอบการคืบ | IEEE Std 1138 |
| 10 | การทดสอบความเครียดความเครียด | IEEE Std 1138 |
| 11 | ปั่นจักรยานตามอุณหภูมิ | IEEE Std 1138 |
| 12 | การทดสอบระยะขอบของความเครียด | IEEE Std 1138 |
| 13 | การทดสอบควบแน่น | IEEE Std 1138 |
| 14 | ทดสอบฟ้าผ่า | IEEE Std 1138 |
| การทดสอบไฟเบอร์ | ||
| 1 | ความผันแปรของการลดทอนด้วยความยาวคลื่น | IEEE Std 1138 |
| 2 | การลดทอนด้วยการดัด | IEEE Std 1138 |
| 3 | ปั่นจักรยานตามอุณหภูมิ | IEEE Std 1138 |
| 4 | การลดทอนที่ยอดน้ำ | IEEE Std 1138 |
| การทดสอบการยอมรับภาคสนาม | ||
| 1 | ความต่อเนื่องของไฟเบอร์ | IEEE Std 1138 |
| 2 | การลดทอน | IEEE Std 1138 |
| 3 | ความยาวไฟเบอร์ | IEEE Std 1138 |
6. การบรรจุและ NSฮิปปิ้ง
OPGW จะต้องพันให้แน่นและสม่ำเสมอบนรอกม้วนไม้ที่แข็งแรงซึ่งเป็นไปตาม ANSI/AA 53-1981 หรือเท่ากันรอกจะต้องวางทับด้วยระแนงไม้-เหล็กที่แข็งแรง เพื่อป้องกัน OPGW จากความเสียหายในการขนส่ง การจัดการ การจัดเก็บ และการร้อยสายตามปกติ
