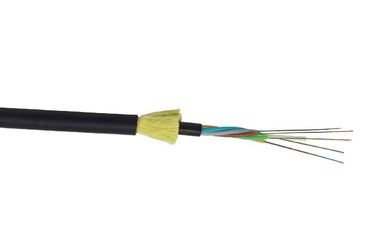

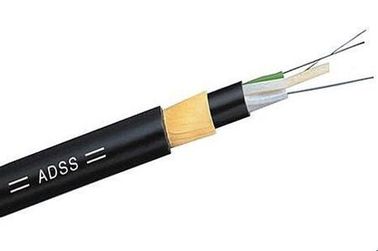

สายเคเบิลแบบเดียว 2/4/6/8/12/24/48/96 สายเคเบิลไฟเบอร์ออปติก ADSS
คําอธิบายสินค้า
สายเคเบิลแบบเดียว 2/4/6/8/12/24/48/96 คอร์ ADSS สายเคเบิลไฟเบอร์ออปติก เหมาะสําหรับการติดตั้งภายนอกโครงสร้างกระบี่เบากับ Amaid สายทูตยาง ทํา Single Mode Cable 2/4/6/8/12/24/48/96 หลัก ADSS สายไฟเบอร์ออปติก ตัวเองแรงโน้มถ่วง.
1.2 ชี้แจงนี้ครอบคลุมความต้องการของสายไฟฟ้าไฟฟ้าออนไลน์ (ADSS) ที่สามารถรองรับตัวเองได้โดยระบบไฟฟ้าแบบ Dielectric ที่ต้องจัดส่งให้ลูกค้าเพื่อใช้ภายนอกการติดตั้ง
1.3 สายไฟฟ้าไฟเบอร์ออปติก จะตรงกับความต้องการของนิติบุตรนี้ และโดยทั่วไปต้องตรงกับมาตรฐานล่าสุดหรือดีกว่า
ITU-T G650: คํานิยามและวิธีการทดสอบสําหรับคุณสมบัติแบบเส้นตรง, การกําหนดของเส้นใยและสายไฟฟ้าแบบเดียว
ITU-T G652.D ลักษณะของสายไฟเบอร์ออปติกแบบเดียวและสายไฟเบอร์
IEC 60793-2-50 บี 13: รายละเอียดส่วนสําหรับเส้นใยแบบเดียวของประเภท B
IEEE Std 1222TM, มาตรฐาน IEEE สําหรับเคเบิลไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าออนไลน์
รายละเอียด
ข้อมูลทั่วไป
| ประเภทสาย | ADSS |
| ประเภทเส้นใย | G652D |
| การใช้งาน | การโทรคมนาคมระยะไกล LAN ในพื้นที่ความดันสูง หรือการเข้าถึงเครือข่ายโทรคมนาคม |
| วิธีการติดตั้งที่แนะนํา | ระบบส่งพลังงาน พื้นที่ที่มีฝนฟ้าคะนองมาก และความไม่เชื่อมโยงไฟฟ้าแม่เหล็กสูง |
| สิ่งแวดล้อม | ภายนอก |
| ระยะอุณหภูมิ | -40°C ถึง 70°C |
รายละเอียดไฟเบอร์
| ปริมาตรเทคนิคของ ITU-T G.652D (B1.3) สายไฟฟ้าออปติกแบบเดียว | |||
| คุณสมบัติทางแสง | |||
| กว้างขวางสนามโหมด (MFD) |
1310nm 1550nm |
9.2±04 100.4±0.8 |
μm μm |
| ความยาวคลื่นตัด (λcc) | ≤ 1260 | nm | |
| คอเปอร์เซ็นต์การลดความหนา |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| การสูญเสียการบิดขนาดใหญ่ | φ75mm, 100วงกลม, ที่ 1550nm | ≤0.1 | dB |
| การลดความเหลื่อมล้ํา | ≤0.05 | dB | |
| คออฟเฟกชั่นการกระจาย |
1288 ~ 1339nm 1271 ~ 1360nm 1550nm |
≤3.5 ≤ 53 ≤ 18 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| ความยาวคลื่นการกระจาย 0 | 1300~1324 | nm | |
| ความชันการกระจายสูงสุด 0 | ≤0.093 | PS/(nm2.km) | |
| อัตราการหดของกลุ่ม (มูลค่าเฉพาะ) |
1310nm 1550nm |
1.466 1.467 |
|
| ลักษณะทางกณิตศาสตร์ | |||
| กว้างคลุม | 125.0±10 | μm | |
| ความผิดพลาดของแกน / ผนัง | ≤0.8 | μm | |
| การเคลือบไม่เป็นวงกลม | ≤ 1.0 | % | |
| กว้างคลุม | 245.0±10 | μm | |
| ความผิดพลาดของการเคลือบ / การเคลือบ | ≤ 120 | μm | |
| การเคลือบไม่เป็นวงกลม | ≤ 8 | % | |
| กว้างของเคลือบสี | 250.0±15 | μm | |
| คุณสมบัติทางกล | |||
| การคลุม (รัศมี) | ≥4 | m | |
| ความเครียด | > 069 | ค่าเฉลี่ย | |
| ความแรงของแผ่นเคลือบ |
ค่าเฉลี่ย ค่าสูงสุด |
1.0-50 1.3-8.9 |
N N |
| ปารามิเตอร์ความเปราะบางต่อการเกรี้ยวด้วยความเครียดแบบไดนามิก (n)dค่า) | ≥ 20 | ||
มาตรฐาน Cกลิ่นฉันการรับรองFอิเบอร์
| ไม่ ไม่ | 1 | 2 | 3 | 4 | 5 | 6 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สล็อต | สีขาว |
| ไม่ ไม่ | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua |

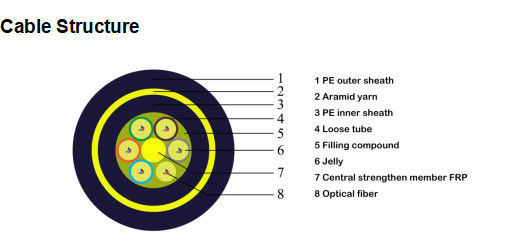

เคเบิลDสะดวก
| รายการ | คําอธิบาย | ||
| ไฟเบอร์ออปติก ((G.652.D) | 12F | 24F | |
| ท่อลอย | วัสดุ | พีบีที (โพลีบูทีเลน เทเรฟธาเลต) | |
| สายใยต่อท่อ | 4 | 4 | |
| จํานวน | 3 | 6 | |
| ไม้บรรจุ | จํานวน | 3 | 0 |
| สมาชิกกําลังกลาง | วัสดุ | FRP (พลาสติกเสริมเหล็กจากใยแก้ว) | |
| วัสดุป้องกันน้ํา | สายใยกันน้ํา | ||
| สมาชิกกําลังเสริม | สายใยอารามิด | ||
| ผนังภายนอก | วัสดุ | HDPE สีดํา | |
| ความหนา | นาม: 1.6 มิลลิเมตร | ||
| กว้างเฉพาะของเคเบิล ((±0.3mm) | 10.0 | ||
| น้ําหนักประมาณของเคเบิล (kg/km) | 78 | ||
| ความเครียดระดับความเครียด (RTS) | 4.5KN | ||
| ความดันทํางานสูงสุด (40% RTS) | 1.8KN | ||
| ความเครียดประจําวัน (15-25%RTS) | 0.675-1.125KN | ||
| ความยาวสูงสุดที่อนุญาต | 100 เมตร | ||
| พัง | ระยะเวลาสั้น | 2200N/100mm | |
| ระยะอุณหภูมิที่ใช้ได้ | การปฏิบัติงาน | -40°C~+70°C | |
| การติดตั้ง | -10 °C ~ + 50 °C | ||
| การจัดเก็บและการขนส่ง | -40°C~+60°C | ||
| วงจรโค้ง | การติดตั้ง | 20 เท่าของกว้างเคเบิล | |
| การปฏิบัติงาน | 10 เท่าของกว้างเคเบิล | ||
เคเบิลSหนองหญ้าMการบุก
ทุกสายไฟมีข้อมูลต่อไปนี้ถูกระบุอย่างชัดเจนบนชั้นนอกของสายไฟ:
a. ชื่อของผู้ผลิต
b. ปีผู้ผลิต
c. ประเภทของเคเบิลและไฟเบอร์
d. สัญลักษณ์ความยาว (พิมพ์บนแต่ละเมตรปกติ)
e. หรือตามความต้องการของลูกค้า
ผลประกอบของเคเบิล
| รายการ | การทดสอบ | วิธีการทดสอบ | ผลการทดสอบ |
| 1 |
ความแข็งแรงในการดึง IEC 60794-1-E1 |
ความจืดแรง:1500N เวลา: 1 นาที ความยาวของสายไฟ ≥50m |
การเปลี่ยนแปลงความสูญเสีย≤0.1dB@1550nm ไม่มีเส้นใยหักและไม่มีความเสียหาย sheath |
| 2 |
ผลสัมฤทธิ์ IEC 60794-1-E4 |
ความสูง: 1 เมตร น้ําหนัก: 1kg จุดกระแทก: ≥5 วงจรการกระแทก: ราคาเช่า 3 วงจรต่อสปอต |
การเปลี่ยนแปลงความสูญเสีย≤0.1dB@1550nm ไม่มีเส้นใยหักและไม่มีความเสียหาย sheath |
| 3 |
การบิดซ้ําๆ IEC 60794-1-E6 |
กว้างโค้ง: 25X กว้างภายนอกของเคเบิล ภาระที่ใช้: 25kg ระยะโค้ง: 30 ครั้ง ความเร็วการบิด: 1 จังหวะต่อ 2 วินาที |
การเปลี่ยนแปลงความสูญเสีย≤0.1dB@1550nm ไม่มีเส้นใยหักและไม่มีความเสียหาย sheath |
| 4 |
ทอร์ชั่น IEC 60794-1-E7 |
ความยาวการบิด: 1m ภาระที่ใช้: 25kg มุมบิด: ±90 หรือ +180 ระยะการบิด: ≥10 ครั้ง |
การเปลี่ยนแปลงความสูญเสีย≤0.1dB@1550nm ไม่มีเส้นใยหักและไม่มีความเสียหาย sheath |
| 5 |
การเจาะเข้าไปในน้ํา IEC 60794-1-F5B |
ความสูงของน้ํา: 1 เมตร ความยาวของสายไฟ: 3m ระยะเวลาเก็บ: 24 ชั่วโมง |
ไม่มีน้ํารั่วจากปลายตรงข้ามของสายไฟฟ้า |
| 6 |
อุณหภูมิ IEC 60794-1-F1 |
ขั้นตอนอุณหภูมิ: +20°C->-40°C->+70°C->+20°C ระยะเวลาในการเก็บ: 24 ชั่วโมงต่อขั้นตอน วงจร: 2 ครั้ง |
การเปลี่ยนแปลงความสูญเสีย≤0.1dB@1550nm ไม่มีเส้นใยหักและไม่มีความเสียหาย sheath |
| 7 |
การไหลของสารประกอบ IEC 60794-1-E14 |
ความยาวตัวอย่าง: 30 ซม. ระยะเวลาเก็บ: 24 ชั่วโมง |
ไม่มีการไหลเวียนผสม |
การบรรจุและการจัดส่งและการชําระเงิน
สายเคเบิลถูกจัดส่งในความยาวตามที่ระบุใน PI หรือตามความต้องการกว้างขั้นต่ําของกระบอกของกลองจะไม่น้อยกว่า 30 ครั้งของกว้างขวางของสายเคเบิล.
คาเบลบนแต่ละกลมจะถูกปกคลุมโดยสิ้นเชิงด้วยผ้าห่อความร้อน ซึ่งถูกแนบติดกับสายไฟด้วยสายพับที่สามารถนําไปใช้ได้หลายครั้ง และให้ความคุ้มกันจากความร้อนและ UV ที่ดีเยี่ยม
จุดสุดท้ายของสายไฟจะถูกปิดด้วยหมวกป้องกันพลาสติก เพื่อป้องกันการเจาะเข้าไปของน้ํา จุดสุดท้ายจะเข้าถึงได้ง่ายสําหรับการทดสอบรายงานการทดสอบการตรวจสอบสุดท้ายที่มีข้อมูลการประกอบการ attenuation สําหรับแต่ละเส้นใย.
