ท่อภายนอกและการติดตั้งทางอากาศเทปเหล็กหุ้มเกราะสายเคเบิลใยแก้วนำแสง
ข้อกำหนดนี้ครอบคลุมข้อกำหนดการออกแบบของมาตรฐานโครงสร้าง กลไก กายภาพ และประสิทธิภาพสำหรับการจัดหาสายเคเบิลใยแก้วนำแสงคุณลักษณะที่อธิบายในเอกสารนี้มีไว้เพื่อให้ข้อมูลเกี่ยวกับประสิทธิภาพของสายเคเบิลออปติก
เคเบิ้ล เอสเครื่องหมายสุขภาพ
สายเคเบิลแต่ละเส้นจะมีข้อมูลต่อไปนี้ระบุไว้อย่างชัดเจนที่ปลอกหุ้มสายเคเบิล:
ก.ชื่อผู้ผลิต.
ข.ปีที่ผลิต
ค.ประเภทของสายเคเบิลและไฟเบอร์
ง.เครื่องหมายความยาว (ปกติจะพิมพ์แต่ละเมตร)
อีหรือตามความต้องการของลูกค้า
ข้อมูลจำเพาะ
| ประเภทสายเคเบิล | ยิมส์ |
| ประเภทไฟเบอร์ | G652D |
| แอปพลิเคชัน | การสื่อสารทางไกล, LAN |
| วิธีการติดตั้งที่แนะนำ | ท่อหรือเสาอากาศ |
| สิ่งแวดล้อม | กลางแจ้ง |
| ช่วงอุณหภูมิ | -40 ℃ ถึง 70 ℃ |
ข้อมูลจำเพาะของไฟเบอร์
| พารามิเตอร์ทางเทคนิคของใยแก้วนำแสงโหมดเดียว ITU-T G.652D (B1.3) | |||
| ลักษณะทางแสง | |||
| เส้นผ่านศูนย์กลางฟิลด์โหมด (MFD) |
1310nm 1550นาโนเมตร |
9.2±0.4 10.4±0.8 |
มม มม |
| ความยาวคลื่นตัด (λcc) | ≤1260 | นาโนเมตร | |
| ค่าสัมประสิทธิ์การลดทอน |
1310nm 1383นาโนเมตร 1550นาโนเมตร |
<0.35 <0.35 <0.22 |
เดซิเบล/กม เดซิเบล/กม เดซิเบล/กม |
| การสูญเสียการดัดมาโคร | φ75มม. 100 วงกลม ที่ 1550 นาโนเมตร | ≤0.1 | เดซิเบล |
| การลดทอนความไม่สม่ำเสมอ | ≤0.05 | เดซิเบล | |
| ค่าสัมประสิทธิ์การกระจายตัว |
1288~1339นาโนเมตร 1271~1360นาโนเมตร 1550นาโนเมตร |
≤3.5 ≤5.3 ≤18 |
Ps/(นาโนเมตรกม.) Ps/(นาโนเมตรกม.) Ps/(นาโนเมตรกม.) |
| ความยาวคลื่นการกระจายเป็นศูนย์ | 1300~1324 | นาโนเมตร | |
| ความลาดชันการกระจายตัวสูงสุดเป็นศูนย์ | ≤0.093 | Ps/(นาโนเมตร2.กม.) | |
| ดัชนีกลุ่มของการหักเห (ค่าปกติ) |
1310nm 1550นาโนเมตร |
1.466 1.467 |
|
| ลักษณะทางเรขาคณิต | |||
| เส้นผ่าศูนย์กลางหุ้ม | 125.0±1.0 | มม | |
| ข้อผิดพลาดศูนย์กลางของแกน/การหุ้ม | ≤0.8 | มม | |
| การหุ้มแบบไม่กลม | ≤1.0 | % | |
| เส้นผ่านศูนย์กลางการเคลือบ | 245.0±10 | มม | |
| ข้อผิดพลาดศูนย์กลางของการหุ้ม/การเคลือบ | ≤12.0 | มม | |
| การเคลือบผิวไม่กลม | ≤8 | % | |
| เส้นผ่านศูนย์กลางของการเคลือบสี | 250.0±15 | มม | |
| ลักษณะทางกล | |||
| การดัดผม (รัศมี) | ≥4 | ม | |
| พิสูจน์ความเครียด | ＞0.69 | เกรดเฉลี่ย | |
| แรงแถบเคลือบ |
ค่าเฉลี่ย มูลค่าสูงสุด |
1.0-5.0 1.3-8.9 |
เอ็น เอ็น |
| พารามิเตอร์ความไวต่อการกัดกร่อนของความเค้นไดนามิก (nงค่า) | ≥20 | ||
มาตรฐานคสีฉันการระบุของไฟเบอร์
| เลขที่ | 1 | 2 | 3 | 4 | 5 | 6 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | กระดานชนวน | สีขาว |
| เลขที่ | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีแดง | สีดำ | สีเหลือง | สีม่วง | สีชมพู | อควา |

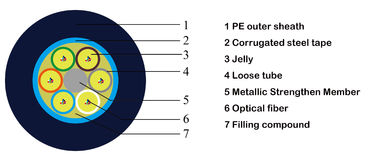

สายเคเบิลออกแบบ
| รายการ | คำอธิบาย | ||||||||||
| หมายเลขรุ่น | ยิมส์ | ||||||||||
| 1. การนับไฟเบอร์ | 2-6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 | |||
| 2. เส้นผ่านศูนย์กลางของสายเคเบิล (มม.) | 8.8 ± 0.2 | 9.1±0.2 | 9.6±0.2 | 10.2±0.2 | 11.7±0.2 | 14.2±0.2 | |||||
| 3. น้ำหนักสายเคเบิล (กก.) | 82 | 96 | 120 | 140 | 203 | ||||||
| 4. สมาชิก Central Strength | |||||||||||
| -วัสดุ | ลวดเหล็ก | ||||||||||
| -เส้นผ่านศูนย์กลาง | 1.4มม | 2.0มม | |||||||||
| - ปลอก PE | เลขที่ | ใช่ | |||||||||
| 5. ท่อหลวม | |||||||||||
| -วัสดุ | พีบีที | ||||||||||
| - ประเภทของสารเติมแต่ง | เจลลี่ | ||||||||||
| -เลขที่.ของท่อหลวม | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 | |||
| 6. ฟิลเลอร์ | |||||||||||
| -วัสดุ | พี.พี | ||||||||||
| -เลขที่.ของฟิลเลอร์ | 4 | 3 | 1 | 2 | 1 | 0 | |||||
| 7. การประกอบท่อ | |||||||||||
| เค้าโครง -Tube | 1+5 | 1+6 | 1+8 | 1+12 | |||||||
| - ประเภทการควั่น | SZ | ||||||||||
| 8. ระบบกั้นน้ำ | |||||||||||
| -วัสดุ | สารเติมแต่ง | ||||||||||
| 9. ชุดเกราะ | |||||||||||
| -วัสดุ | เทปเหล็ก | ||||||||||
| 10. เปลือกนอก | |||||||||||
| -วัสดุ | วิชาพลศึกษา | ||||||||||
| -ความหนา | 1.5มม.±0.2มม | ||||||||||
| 11. การทำเครื่องหมายปลอก | |||||||||||
| - ประเภทของการทำเครื่องหมาย | การพิมพ์ด้วยเลเซอร์ | ||||||||||
คุณสมบัติของสายเคเบิล
| รายการ | คำอธิบาย | |
| ความต้านแรงดึง (N) | ระยะยาว | 600 |
| ช่วงเวลาสั้น ๆ | 1500 | |
| บด(N/100มม.) | ระยะยาว | 300 |
| ช่วงเวลาสั้น ๆ | 1,000 | |
| นาที.รัศมีโค้ง | คงที่ | 10ด |
| พลวัต | 20D | |
| ช่วงอุณหภูมิ (℃) | การดำเนินการ | -40℃ - +70℃ |
| การติดตั้ง | -10℃ - +60℃ | |
| พื้นที่จัดเก็บ | -40℃ - +70℃ | |
ประสิทธิภาพของสายเคเบิล
| รายการ | การทดสอบ | วิธีทดสอบ | ผลการทดสอบ |
| 1 |
แรงดึง IEC 60794-1-E1 |
แรงดึง: 1500N เวลา: 1 นาที ความยาวสายเคเบิล: ≥50m |
การเปลี่ยนแปลงการสูญเสีย≤0.1dB@1550nm ไม่ทำลายเส้นใยและไม่ทำลายฝัก |
| 2 |
ผลกระทบ IEC 60794-1-E4 |
ความสูง: 1 ม น้ำหนัก : 1กก จุดกระทบ: ≥5 รอบการกระแทก: อย่างน้อย 3 รอบต่อจุด |
การเปลี่ยนแปลงการสูญเสีย≤0.1dB@1550nm ไม่ทำลายเส้นใยและไม่ทำลายฝัก |
| 3 |
การดัดซ้ำ IEC 60794-1-E6 |
เส้นผ่านศูนย์กลางการดัด: 25X เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล รับน้ำหนักได้ : 25กก รอบการดัด: 30 ครั้ง ความเร็วในการดัด: 1 รอบต่อ 2 วินาที |
การเปลี่ยนแปลงการสูญเสีย≤0.1dB@1550nm ไม่ทำลายเส้นใยและไม่ทำลายฝัก |
| 4 |
แรงบิด IEC 60794-1-E7 |
ความยาวบิด: 1 ม รับน้ำหนักได้ : 25กก มุมบิด: ±90 หรือ +180 รอบบิด: ≥10ครั้ง |
การเปลี่ยนแปลงการสูญเสีย≤0.1dB@1550nm ไม่ทำลายเส้นใยและไม่ทำลายฝัก |
| 5 |
การซึมผ่านของน้ำ IEC 60794-1-F5B |
ความสูงของน้ำ: 1m ความยาวสาย: 3 ม รักษาเวลา: 24 ชั่วโมง |
ไม่มีน้ำรั่วจากปลายสายอีกด้าน |
| 6 |
อุณหภูมิ IEC 60794-1-F1 |
ขั้นตอนอุณหภูมิ:+20°C->-40°C°C >+70°C->+20°C รักษาเวลา: 24 ชั่วโมงต่อแต่ละขั้นตอน รอบ: 2 ครั้ง |
การเปลี่ยนแปลงการสูญเสีย≤0.1dB@1550nm ไม่ทำลายเส้นใยและไม่ทำลายฝัก |
| 7 |
การไหลแบบผสม IEC 60794-1-E14 |
ความยาวตัวอย่าง: 30 ซม รักษาเวลา: 24 ชั่วโมง |
ไม่มีการไหลแบบผสม |
การบรรจุและการจัดส่ง
สายเคเบิลมีความยาวตามที่ระบุใน PI หรือตามความต้องการแต่ละความยาวจะถูกจัดส่งในถังไม้แบบแยกส่วนที่ไม่สามารถคืนได้เส้นผ่านศูนย์กลางถังขั้นต่ำของดรัมจะต้องไม่น้อยกว่า 30 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล
สายเคเบิลบนม้วนแต่ละอันจะถูกหุ้มด้วยแผ่นกันความร้อนซึ่งรัดเข้ากับสายเคเบิลด้วยสายรัดบรรจุภัณฑ์ผ้าห่อนี้สามารถใช้ซ้ำได้และให้การป้องกันความร้อนและรังสียูวีที่ดีเยี่ยม
ปลายสายจะถูกปิดผนึกด้วยฝาพลาสติกป้องกันน้ำเข้าปลายจะสามารถเข้าถึงได้ง่ายสำหรับการทดสอบรายงานการทดสอบการตรวจสอบขั้นสุดท้ายพร้อมข้อมูลประสิทธิภาพการลดทอนสำหรับเส้นใยแต่ละเส้นจะแนบอยู่ภายในดรัม
