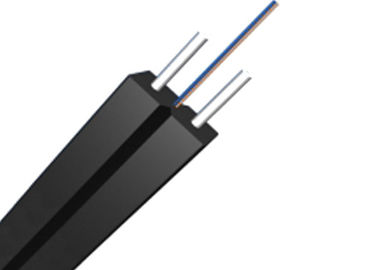

สายไฟเบอร์ออปติก ดรอปเคเบิล SM G657A1 กับ LSZH เสื้อดํา
ผลิตจากเชลล์ภายนอก สายไฟเบอร์ออปติก และสมาชิกความแข็งแรง (เหล็ก / FRP)
สถานการณ์การใช้งาน
การเชื่อมต่อไฟส่วนในบ้าน
สายไฟเบอร์ออปติก FTTH ไปยังบ้าน, ทอร์มิเนลผู้ใช้
ตะแกรงตั้ง, โครงการไฟฟ้า
ลักษณะทางเทคนิค
สายใยออทติกที่ทนการบิดที่ทนทาน ให้ความกว้างแบนด์วิดที่ใหญ่กว่าและเพิ่มลักษณะของการส่งสัญญาณเครือข่าย
การออกแบบส่วนตัดข้ามรูปผีบ่ายถูกคุ้มกันด้วย LSZH หรือ PVC
สายใยออปติกที่ทนการบิดที่ทนทาน ให้ความกว้างแบนด์วิดที่ใหญ่กว่าและเพิ่มลักษณะของการส่งสัญญาณเครือข่าย
สายไฟเบอร์ออปติกจะถอดออกง่าย น้ําหนักเบา ขนาดเล็ก และมีการออกแบบรูว์พิเศษที่อํานวยความสะดวกในการติดตั้งและบํารุงรักษาการเชื่อมต่อ
ข้อมูลทั่วไป
| ประเภทสาย | FTTH ((Kabel Drop) |
| ประเภทเส้นใย | SM G657A1/ SM G657A2 |
| การใช้งาน | FTTH, LAN |
| วิธีการติดตั้งที่แนะนํา | สายอากาศ |
| สิ่งแวดล้อม | ภายใน |
| ระยะอุณหภูมิ | -40°C ถึง 70°C |
รายละเอียดไฟเบอร์
| สไตล์เส้นใย | หน่วย |
SM |
SM |
SM |
||
| สภาพ | nm | 1310/1550 | 1310/1550 | 1310/1550 | ||
| การลดความแรง | dB/km | ≤ 0.36 / 0.23 | ≤ 0.35/0.21 | ≤ 0.35/0.21 | ||
| การกระจาย | 1310nm | PS/(nm*km) | ≤ 18 | ≤ 18 | ≤ 18 | |
| 1550nm | PS/(nm*km) | ≤ 22 | ≤ 22 | ≤ 22 | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1312±10 | 1312±10 | 1300-1324 | ||
| ความชันการกระจายที่ 0 | ps/(nm2×Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD สายใยส่วนตัวสูงสุด | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | ps/(nm2×Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥1180,≤1330 | ¥1180,≤1330 | ¥1180,≤1330 | ||
| ความยาวคลื่นตัดเคเบิล λcc | nm | ≤ 1260 | ..... | ..... | ||
| MFD | 1310nm | อืมม | 9.2±04 | 9.0±04 | 90.8±0.4 | |
| 1550nm | อืมม | 100.4±0.8 | 10.1±05 | 90.8±0.5 | ||
| ขั้นตอน ((ค่าเฉลี่ยของการวัดสองทิศทาง) | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| ความผิดปกติในความยาวของเส้นใยและจุดไม่ต่อเนื่อง | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| คออฟเฟกชันการสับสนความแตกต่าง | dB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| กว้างคลุม | อืมม | 125.0±01 | 1240.8±0.1 | 1240.8±0.1 | ||
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤0.7 | ≤0.7 | ||
| กว้างคลุม | อืมม | 242±7 | 242±7 | 242±7 | ||
| ความผิดพลาดการเคลือบ / ชาฟินช์ | อืมม | ≤ 120 | ≤ 120 | ≤ 120 | ||
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ||
| ความผิดพลาดของแกน / ผนัง | อืมม | ≤0.6 | ≤0.5 | ≤0.5 | ||
| สายโค้ง (รัศมี) | อืมม | ≥4 | ≥4 | ≥4 | ||
มาตรฐานCกลิ่นฉันการรับรองFอิเบอร์
| ไม่ ไม่ | 1 | 2 | 3 | 4 |
| สี | สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล |
เคเบิลDสะดวก
| รายการ | คําอธิบาย |
| ตัวอย่างหมายเลข | GJXH/GJFXH |
| 1จํานวนเส้นใย | 1 เซอร์ 2 เซอร์ 4 เซอร์ |
| 2. กว้างเคเบิล | 3.0*2.0 มม. |
| 3. น้ําหนักของสายไฟ | 11.5KGS/9.5KGS |
| 4สมาชิกความแข็งแรง | |
| - วัสดุ | โลหะ / FRP |
| - กว้าง | 0.45 มม. |
| 5กล่องภายนอก | |
| - วัสดุ | LSZH (ดํา/ขาว) |
| 6. การตราสลัก | |
| -ประเภทการตรา | การพิมพ์เลเซอร์ |
เคเบิลSโครงสร้าง
ผลประกอบของเคเบิล
| รายการ | คําอธิบาย | |
| ระยะอุณหภูมิการติดตั้ง | -20 - + 60 °C | |
| อุณหภูมิการใช้งานและการขนส่ง | -40-+70°C | |
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะยาว | 10D |
| ระยะสั้น | 20D | |
| ความแข็งแรงในการดึงที่อนุญาต ((N) | ระยะยาว | 60 |
| ระยะสั้น | 100 | |
| หนุนบด (N/100mm) | ระยะยาว | 500 |
| ระยะสั้น | 1000 | |
| รายการ | คําอธิบาย | |
| ความยาวของสาย | 1KM หรือ 2KM ต่อกลม | |
| วัสดุบรรจุ | กลอง+กล่อง | |
| ขนาดของบรรจุ | 1 กิโลเมตร | 31.5*21*32.5cm |
| 2 กิโลเมตร | 34.5*28*35เซนติเมตร | |

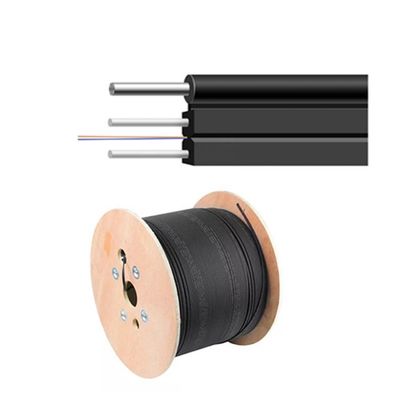

สายเคเบิลถูกจัดส่งในความยาวตามที่ระบุใน PI หรือตามความต้องการ แต่ละความยาวจะส่งบนกลองเหล็กไม้แยกกว้างขั้นต่ําของกระบอกของกลองจะไม่น้อยกว่า 30 ครั้งของกว้างขวางของสายเคเบิล.
จุดสุดท้ายของสายไฟจะถูกปิดด้วยหมวกป้องกันพลาสติก เพื่อป้องกันการเจาะเข้าไปของน้ํา จุดสุดท้ายจะเข้าถึงได้ง่ายสําหรับการทดสอบรายงานการทดสอบการตรวจสอบสุดท้ายที่มีข้อมูลการประกอบการ attenuation สําหรับแต่ละเส้นใย.
